有伸缩双法兰长型万向联轴器
时间:2013-10-14 14:04来源:未知 作者:www.lzqc.com.cn 点击:次

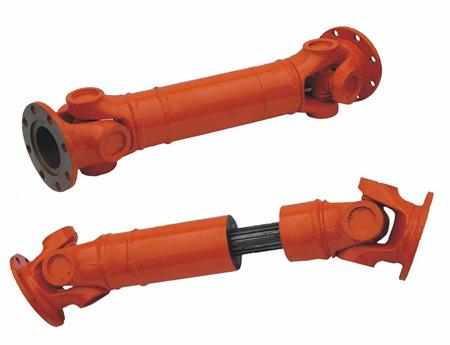

SWP-E型万向联轴器 特点及应用场合：轴承是易损件．为便于更换轴承，将轴承座压盖作成剖分式，螺栓联接，可在β≤5°～10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械，联接两个不同轴线的轴系传动，不能缓冲、减振。
A型--有伸缩长型；
B型--有伸缩短型；
C型--无伸缩短型；
D型--无伸缩长型；
E型--有伸缩双法兰长型；
F型--大伸缩长型；
ZG型--正装贯通型
FG型--反装贯通型
|

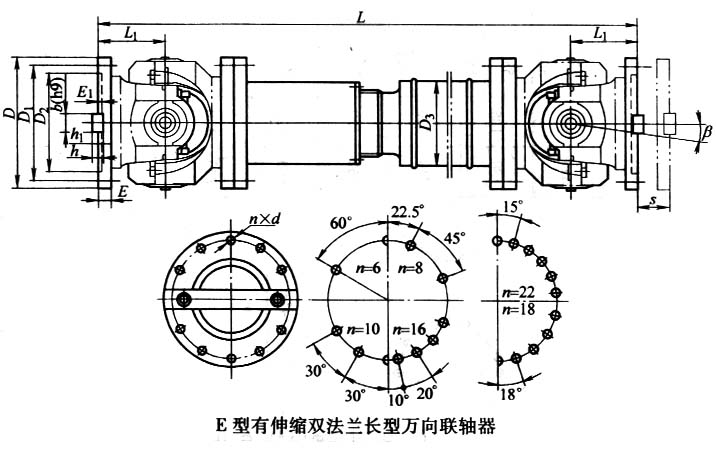

E型十字轴万向联轴器基本参数和主要尺寸（JB/T 3241-2005) mm
|
|
型号
|
回转直径
D
|
公称转矩
Tn N.m
|
疲劳转矩
Tf kN.m
|
轴线折角
β
|
伸缩量
S
|
尺寸
|
转动贯量 kg.m2
|
质量 kg
|
|
Lmin
|
D3
|
L1
|
Lmin
|
每增长
100mm
|
Lmin
|
每增长
100mm
|
|
SWP160E
|
160
|
16
|
8
|
≤10
|
50
|
715
|
114
|
85
|
0.15
|
0.0059
|
49
|
2.1
|
|
SWP180E
|
180
|
20
|
10
|
≤10
|
60
|
800
|
121
|
95
|
0.25
|
0.0072
|
69
|
2.3
|
|
SWP200E
|
200
|
31.5
|
16
|
≤10
|
70
|
880
|
127
|
110
|
0.42
|
0.0114
|
81
|
3.4
|
|
SWP225E
|
225
|
40
|
20
|
≤10
|
76
|
1000
|
152
|
130
|
0.75
|
0.0290
|
108
|
6.6
|
|
SWP250E
|
250
|
63
|
31.5
|
≤10
|
80
|
1055
|
168
|
135
|
1.26
|
0.0427
|
179
|
7.3
|
|
SWP285E
|
285
|
90
|
45
|
≤10
|
100
|
1210
|
194
|
150
|
2.67
|
0.0702
|
285
|
9.4
|
|
SWP315E
|
315
|
140
|
63
|
≤10
|
110
|
1345
|
219
|
170
|
4.38
|
0.1144
|
375
|
12.0
|
|
SWP350E
|
350
|
180
|
90
|
≤10
|
120
|
1480
|
245
|
185
|
7.42
|
0.1663
|
488
|
13.0
|
|
SWP380E
|
390
|
250
|
112
|
≤10
|
120
|
1623
|
273
|
205
|
13.27
|
0.2695
|
662
|
18.0
|
|
SWP435E
|
435
|
355
|
160
|
≤10
|
150
|
1960
|
299
|
235
|
24.62
|
0.3645
|
1107
|
20.0
|
|
SWP480E
|
480
|
450
|
224
|
≤10
|
170
|
2122
|
351
|
265
|
42.81
|
0.7028
|
1302
|
28.0
|
|
SWP550E
|
550
|
710
|
315
|
≤10
|
190
|
2338
|
402
|
290
|
68.81
|
1.1842
|
2140
|
35.7
|
|
SWP600E
|
600
|
1000
|
500
|
≤10
|
210
|
2930
|
450
|
360
|
110.60
|
1.7159
|
2703
|
40.5
|
|
SWP640E
|
640
|
1250
|
630
|
≤10
|
230
|
3170
|
480
|
385
|
177.77
|
2.3080
|
3719
|
48.3
|
|
