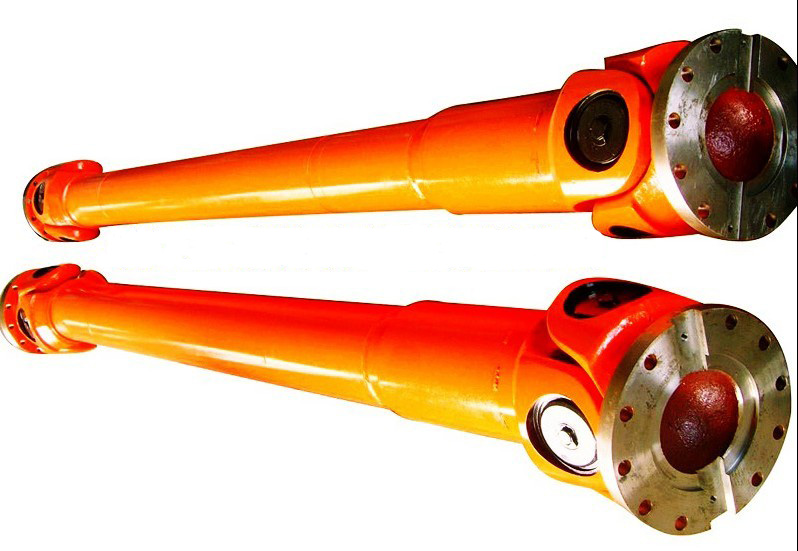

长伸缩焊接式联轴器

时间:2013-10-14 14:10来源:未知作者:www.lzqc.com.cn 点击:次

SWC-CH型联轴器 特点及应用场合：联接两个不同轴线的轴系传动，不能缓冲、减振，采用整体叉头结构，轴承固定不用螺栓，避免了螺栓松动断裂，便于维修，延长使用寿命，可靠性高，承载能力大、倾角大，可在β≤5°～25°工况下工作。适用于轧钢机械、起重运输、工程机械、石油机械及其他重型机械，为满足不同安装型式要求，有七种结构型式：

BH型--标准伸缩焊接型；

BF型--标准伸缩法兰型；

DH型--短伸缩焊接型；

CH型--长伸缩焊接型；

WH型--无伸缩焊接型；

WF型--无伸缩法兰型；

WD型--无伸缩短型；

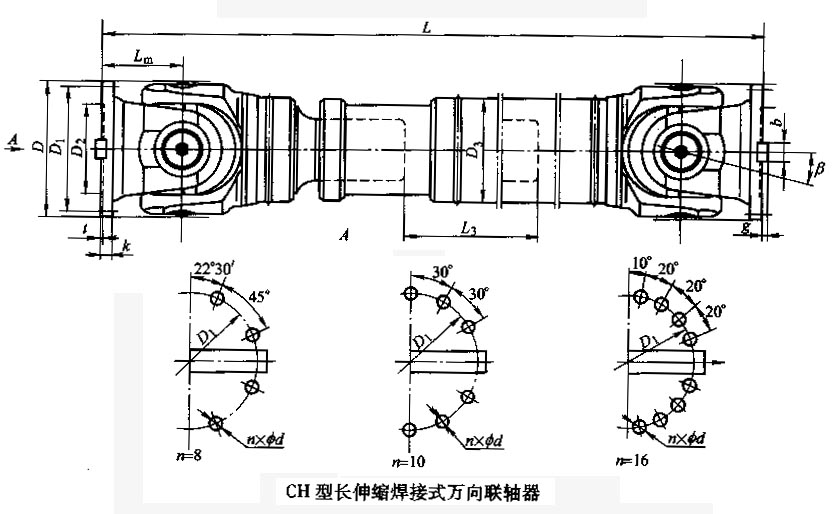

SWC-CH长伸缩焊接式万向联轴器基本参数与主要尺寸(JB/T 5513-91) mm

型号	回转直径 D	公称转矩 Tn kN.m	疲劳转矩 Tf kN.m	轴线折角 β	伸缩量 Ls	尺寸										转动贯量kg.m²		质量kg
						Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (h9)	g	L_min	增长 100mm	L_min	增长 100mm
SWC180CH1	180	12.5	6.3	≤25	200	925	155	105	114	110	8-17	17	5	-	-	0.181	0.0070	74	2.8
SWC180CH1					700	1425										0.216		104
SWC225CH1	225	40	20	≤15	220	1020	196	135	152	120	8-17	20	5	32	9	0.561	0.0234	132	4.9
SWC225CH2					700	1500										0.674		182
SWC250CH1	250	63	31.5	≤15	300	1215	218	150	168	140	8-19	25	6	40	12.5	1.016	0.0277	190	5.3
SWC250CH2					700	1615										1.127		235
SWC285CH1	285	90	45	≤15	400	1475	245	170	194	160	8-21	27	7	40	15	2.156	0.0510	300	6.3
SWC285CH2					800	1875										2.360		358
SWC315CH1	315	125	63	≤15	400	1600	280	185	219	180	10-23	32	8	40	15	3.812	0.0795	434	8.0
SWC315CH2					800	2000										4.150		514
SWC350CH1	350	180	90	≤15	400	1715	310	210	267	194	10-23	35	8	50	16	7.663	0.2219	672	15.0
SWC350CH2					800	2115										8.551		823
SWC390CH1	390	250	125	≤15	400	1845	345	235	267	215	10-25	40	8	70	18	12.730	0.2219	817	15.0
SWC390CH2					800	2245										13.617		964
SWC440CH1	440	355	180	≤15	400	2110	390	255	325	260	16-28	42	10	80	20	22.540	0.4744	1312	21.7
SWC440CH2					800	2510										24.430		1537
SWC490CH1	490	500	250	≤15	400	2220	435	275	325	270	16－31	47	12	90	22.5	33.970	0.4744	1554	21.7
SWC490CH2					800	2620										35.870		1779
SWC550CH1	550	710	355	≤15	500	2585	492	320	426	305	16-31	50	12	100	22.5	72.790	1.3570	2585	34
SWC550CH2					1000	3085										79.570		3045
