JMⅡJ接中间轴膜片联轴器

时间:2020-06-03 09:38来源:未知作者:www.lzqc.com.cn 点击:次

JMⅡJ膜片联轴器 特点及应用场合：与金属弹性元件挠性联轴器相比，具有机械强度高，承载能力大、质量轻结构尺寸小、传动效率和传动精度高，可靠性好、装拆方便等特点。适用于中、高速、大转矩轴系传动。与鼓形齿式联轴器相比，具有无相对滑动，不需润滑，使用寿命长、无噪声、结构简单等特点．可部分代替鼓形齿式联辅器。不受温度和油污影响。具有耐酸、碱，防腐蚀的特点。可用于高温、低温和有油、有水和腐蚀介质的工况环境．适用于各种机械装置载荷变化不大的轴系传动，通用性极强，工业发达国家已普遍采用，是我国重点推广应用的高性能挠性联轴嚣，高精度膜片联轴器可用于高速工况。膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造较方便，可部分代替齿式联轴器。膜片联轴器在工业发达国家应用已很普遍,在实际应用中一般采用接中间轴型，以提高两轴线偏移补偿性能。

JMI型--带沉孔基本型；

JMIJ型--带沉孔接中间轴型；

JMII型--无沉孔基本型；

JMIIJ型--无沉孔接中间轴型；

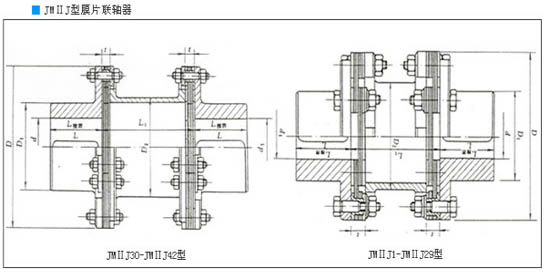

JMⅡJ型膜片联轴器基本参数和主要尺寸: (JB/T 9147-99) mm

型号	公称转矩 T_n N.m	瞬时最大转矩 T_max N.m	****转速 n_max r/min	轴孔直径 d,d₁	轴孔长度		D	D₁	D₂	L_1min	t	质量Kg		转动惯量 kg.㎡
					J₁ Y型	L推荐						质量Kg
					L	L推荐						L_1min 质量	每增加1m 的质量
JMⅡJ1	63	100	9300	20-38	38-82	40	92	53	45	70	8±0.2	2	41	0.002
JMⅡJ2	100	200	8400	25-45	44-112	45	102	63	45	80	8±0.2	2.9	41	0.003
JMⅡJ3	250	400	6700	30-55	60-112	55	128	77	76	96	11±0.3	5.7	8	0.009
JMⅡJ4	500	800	5900	35-65	60-142	65	145	91	76	116	11±0.3	8.5	8	0.017
JMⅡJ5	800	1250	5100	40-75	84-142	75	168	105	102	136	14±0.3	12.5	12	0.034
JMⅡJ6	1250	2000	4750	45-80	84-172	80	180	112	102	140	15±0.4	16.5	12	0.053
JMⅡJ7	2000	3150	4300	50-85	84-172	80	200	120	114	140	15±0.4	21	19	0.082
JMⅡJ8	2500	4000	4200	55-85	84-172	80	205	120	114	140	20±0.4	23	19	0.092
JMⅡJ9	3150	5000	4000	55-90	84-172	90	215	128	127	160	20±0.4	27	21	0.117
JMⅡJ10	4000	6300	3650	60-95	107-172	100	235	132	127	170	23±0.5	36	21	0.191
JMⅡJ11	5000	8000	3400	60-100	107-212	100	250	145	140	170		42	26	0.252
JMⅡJ12	6300	10000	3200	60-110	107-212	110	270	155	140	190		50	26	0.349
JMⅡJ13	8000	12500	2850	65-110	107-212	115	300	162	165	200	27±0.6	66	47	0.56
JMⅡJ14	10000	16000	2700	70-125	107-212	125	320	176		220	27±0.6	78	47	0.75
JMⅡJ15	12500	20000	2450	75-130	107-252	140	350	186		240	32±0.7	110	51	1.26
JMⅡJ16	16000	25000	2300	80-140	132-252	145	370	203	219	250		125	72	1.63
JMⅡJ17	20000	31500	2150	90-160	132-302	165	400	230		290		160		2.45
JMⅡJ18	25000	40000	1950	100-170	167-302	175	440	245		300	38±0.9	220		3.99
JMⅡJ19	31500	50000	1850	100-180	167-302	185	460	260	267	320		245	89	4.98
JMⅡJ20	35500	56000	1800	120-200	167-352	200	480	280		350		275		6.28
JMⅡJ21	40000	63000	1700	120-200	167-352	210	500	295		370		320		7.68
JMⅡJ22	50000	80000	1600	140-220	202-352	220	540	310	299	380	44±1	400	110	11.6
JMⅡJ23	63000	100000	1450	140-240	202-410	240	600	335	356	410	50±1.2	560	145	19.8
JMⅡJ24	80000	125000	1400	160-250	242-410	255	620	350		440		620		23.6
JMⅡJ25	90000	140000	1300	180-280	242-470	275	660	385		480		740		31.9
JMⅡJ26	112000	180000	1200	180-300	242-470	295	720	410	406	510	60±1.4	970	190	50.4
JMⅡJ27	140000	200000	1150	220-300	242-470	295	720	410	406	520		1050	190	57
JMⅡJ28	160000	224000	1100	240-300	330-470	320	770	450	457	560		1200	215	69.4
JMⅡJ29	180000	280000	1050	250-340	330-550	350	820	490	457	600		1400	215	95.5
JMⅡJ30	280000	450000	1000	280-360	380-550		875	480-550	559	620	50±1.6	1400	235	96.5-109.5
JMⅡJ31	400000	630000	930	300-400	380-650		935	520-600	610	630	60±1.0	1800	290	142-162
JMⅡJ32	450000	710000	880	320-420	380-650	380	1030	480-640	622	690	60±1.0	2250	330	194-240
JMⅡJ33	560000	900000	820	360-460	450-800	400	1080	580-700	660	726	66±2.2	2750	390	271-325
JMⅡJ34	1000000	1600000	740	400-500		460	1160	620-750	750	836	70±2.3	3500	450	387-465
JMⅡJ35	1400000	2240000	680	440-560		520	1290	790-840	820	946	82±2.6	5000	570	750-810
JMⅡJ36	2000000	3150000	620	480-600	540-800	570	1410	760-920	900	1040	92±2.8	6500	710	1050-1290
JMⅡJ37	2800000	4000000	570	450-630	640-800	610	1530	810-980	1000	1100	105±3.4	8400	880	1630-1950
JMⅡJ38	4000000	6000000	520	560-710	640-800	670	1670	950-1070	1100	1210	115±3.4	11000	1050	2670-3030
JMⅡJ39	5000000	8000000	480	600-750	680-800	730	1830	970-1170	1200	1320	125±3.7	15000	1350	4060-4800
JMⅡJ40	6300000	10000000	430	670-850	780-880	800	2000	1140-1290	1300	1450	130±4	19000	1600	6600-7500
JMⅡJ41	8000000	12500000	400	750-850	780-980	800	2200	1260-1420	1400	1600	140±4.4	25000	1850	10400-11900
JMⅡJ42	10000000	16000000	350	800-950	780-980	960	2400	1370-1550	1500	1760	140±4.4	32000	2100	15200-17400
