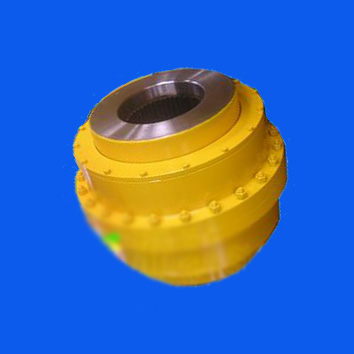

GICLZ型鼓形齿式联轴器

时间:2013-10-14 14:17来源:未知作者:www.lzqc.com.cn 点击:次

GICLZ型鼓形齿式联轴器 特点及应用场合：具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。不适用于高速、高精度的轴系传动，起动频繁、正反转多变的工况不宜采用。

WG型--基本型；

WGP型--带制动盘型，适用于与点盘式制动器配套；

WGZ型--带制动轮型，适用于与瓦块式制动器配套；

WGT型--接中间套型，适用于两轴长距离联接，许用转速[n]取决于中间套的长度和质量，并应验算临界转速；

WGC型--垂直安装型，用于联接垂直的两轴线轴系传动；

I型--密封端盖为分离型，齿间距较大，可以允许较大的径向位移，可与Y、J₁、Z₁型轴伸联接；

II型--密封端盖为整体型，齿间距小，相对允许径向位移小，结构紧凑，转动惯量小，可与Y、J₁型轴伸联接；

GICL型--基本型(宽型)；

GIICL型--基本型(窄型)；

GICLZ型--中间轴型(宽型)；

GIICLZ型--中间轴型(窄型)；

GICL、GIICL型,用于两轴端直接联接；

GICLZ、GILZ型，用于两轴长距离联接；

GCLD型--电机轴伸型，用于电机轴伸联接；

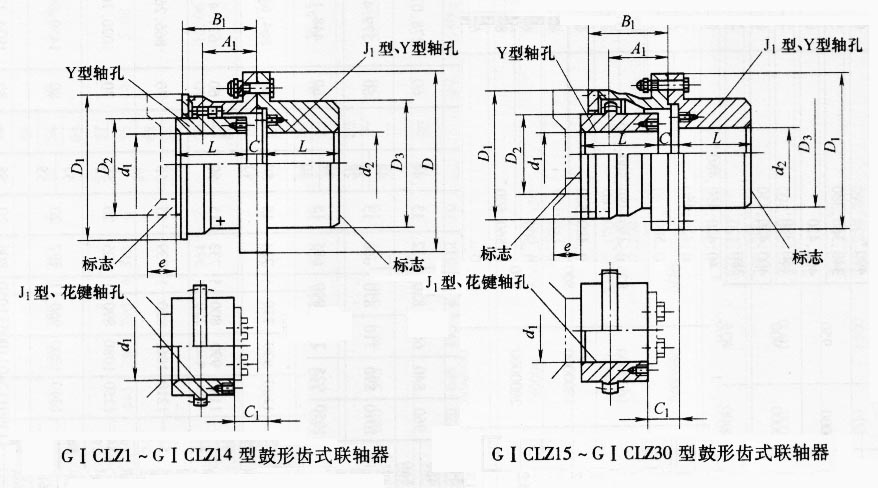

GICLZ型鼓形齿式联轴器的参数及主要尺寸：(JB/T 8854.3-2001) mm

型号	公称转矩 Tn N.m	轴孔直径	轴孔长度	D	D₁	A	C	质量 kg
		轴孔直径	Y,J₁,Z₁
		d₁,d₂,d_z	L
GICLZ1	630	16,18,19	42	125	95	37	20	5.4
		20,22,24	52				10
		25-50	62-112				2.5
GICLZ2	1120	25,28	62	144	120	44	10.5	9.2
GICLZ2	1120	30-60	82-142	144	120	44	2.5	9.2
GICLZ3	2240	30-70	82-142	174	140	53	3	16.4
GICLZ4	3550	32,35,38	82	196	165	62	14	22.7
GICLZ4	3550	40-80	112-142	196	165	62	3	22.7
GICLZ5	5000	40-90	112-172	224	183	71	3	36.2
GICLZ6	7100	40,50,55,56	112	241	200	80	6	46.2
GICLZ6	7100	60-100	142-212	241	200	80	4	46.2
GICLZ7	10000	60-120	142-212	260	230	90	4	68.4
GICLZ8	14000	65-130	142-252	282	245	96	5	81.1
GICLZ9	18000	70,71,75	142	314	270	104	10	100.1
GICLZ9	18000	80-140	172-252	314	270	104	5	100.1
GICLZ10	31500	80-160	172-302	346	300	124	5	147.1
GICLZ11	40000	100-180	212-302	380	330	133	6	206.3
GICLZ12	56000	120-200	212-352	442	380	156	6	284.5
GICLZ13	80000	140-220	252-352	482	420	182	7	402.0
GICLZ14	112000	160-250	302-410	520	465	207	8	582.2
GICLZ15	160000	190-280	352-470	580	510	214	10	778.2
GICLZ16	250000	200-320	352-470	680	595	250	10	1071
GICLZ17	280000	220-320	352-470	720	645	256	10	1210
GICLZ18	355000	240-340	410-550	775	675	262	10	1475
GICLZ19	450000	260-360	310-550	815	715	280	10	1603
GICLZ20	500000	300-380	470-550	855	755	297	13	2033
GICLZ21	630000	300-400	470-650	915	795	305	13	2385
GICLZ22	710000	340-420	550-650	960	840	316	13	2452
GICLZ23	800000	360-450	550-650	1010	890	333	13	3332
GICLZ24	1000000	380-480	550-650	1050	925	342	15	3639
GICLZ25	1120000	400-500	650	1120	970	362	15	4073
GICLZ26	1250000	420-530	650-800	1160	990	366	15	4527
GICLZ27	1400000	450-560	650-800	1210	1060	369	15	5485
GICLZ28	1600000	480-600	650-800	1250	1080	402	20	6050
GICLZ29	2240000	500-630	650-800	1340	1200	396	20	7090
GICLZ30	2800000	530-670	800-950	1396	1240	403	20
