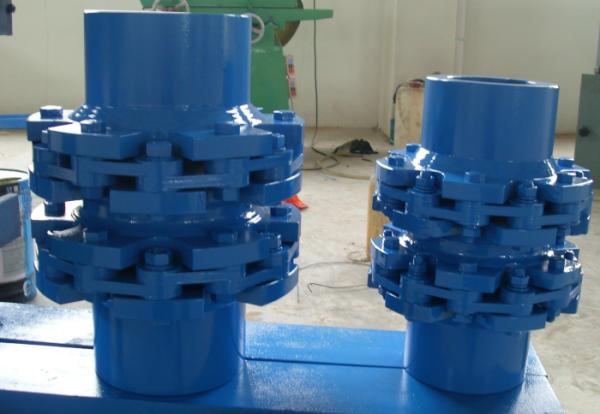

JZM重型机械用膜片联轴器

时间:2020-06-03 09:32来源:未知作者:www.lzqc.com.cn 点击:次

JZM膜片联轴器 特点及应用场合：与金属弹性元件挠性联轴器相比，具有机械强度高，承载能力大、质量轻结构尺寸小、传动效率和传动精度高，可靠性好、装拆方便等特点。适用于中、高速、大转矩轴系传动。与鼓形齿式联轴器相比，具有无相对滑动，不需润滑，使用寿命长、无噪声、结构简单等特点．可部分代替鼓形齿式联辅器。不受温度和油污影响。具有耐酸、碱，防腐蚀的特点。可用于高温、低温和有油、有水和腐蚀介质的工况环境．适用于各种机械装置载荷变化不大的轴系传动，通用性极强，工业发达国家已普遍采用，是我国重点推广应用的高性能挠性联轴嚣，高精度膜片联轴器可用于高速工况。膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造较方便，可部分代替齿式联轴器。膜片联轴器在工业发达国家应用已很普遍,在实际应用中一般采用接中间轴型，以提高两轴线偏移补偿性能。

JZM型--基本型；

JZMJ型--接中间轴型；

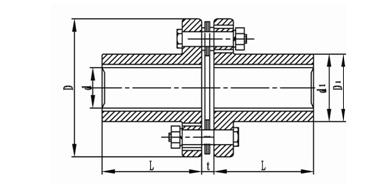

JZM型重型机械用膜片联轴器的参数及主要尺寸： (JB/ZQ 4717-98) mm

型号	公称转矩 T_n N.m	许用转速 [n] r/min	轴孔直径 d，d₁	轴孔长度L		D	D₁	t	扭转刚度 ×10⁶ N.m/rad	转动惯量 kg.㎡	质量 kg
				J₁型	Y型
JZM1	40	10700	14	27	32	80	39	8±0.2	0.37	0.0024	1.27
			16，18，19	30	42					0.0024	1.27
			20，22，24	38	52					0.0024	1.27
			25，28	44	62					0.0026	1.37
JZM2	63	9300	20,22,24	38	52	92	53	8±0.2	0.45	0.00534	1.96
			25,28	44	62					0.006	2.2
			30,32,35,38	60	82					0.0073	2.65
JZM3	100	8400	25,28	44	62	102	63	8±0.2	0.56	0.0093	2.65
			30,32,35,38	60	82					0.012	3.6
			40,42,45	84	112					0.013	4.8
JZM4	250	6700	30,32,35,38	60	82	128	77	11±0.3	0.81	0.032	5.88
			40,42,45,48,50,55	84	112					0.042	7.64
JZM5	500	5900	35,38	60	82	145	91	11±0.3	1.2	0.042	5.88
			40,42,45,48,50,55,56	84	112					0.055	7.64
			60,63,65	107	142					0.067	9.4
JZM6	800	5100	40,42,45,48,50,55,56	84	112	168	105	14±0.3	1.42	0.16	16.66
			60,63,65,67,70,71,75	107	142					0.165	17.15
JZM7	1000	4750	45,48,50,55,56	84	112	180	112	15±0.4	1.9	0.185	16.95
			60,63,65,70,71,75	107	142					0.225	20.58
			80	132	172					0.27	24.5
JZM8	1600	4300	50,55,56	84	112	200	120	15±0.4	2.35	0.27	20.78
			60,63,65,70,71,75	107	142					0.33	25.48
			80,85	132	172					0.387	29.4
JZM9	2000	4200	55,56	84	112	205	120	20±0.4	2.7	0.29	21.56
			60,63,65,70,71,75	107	142					0.35	25.87
			80,85,90	132	172					0.41	30.38
JZM10	2500	4000	55,56	84	112	215	128	20±0.4	3.02	0.36	24.2
			60,63,65,70,71,75	107	142					0.43	28.8
			80,85,90	132	172					0.51	33.9
JZM11	3150	3650	60,63,65,70,71,75	107	142	235	132	23±0.5	3.46	0.61	35.28
			80,85,90,95	132	172					0.70	40.18
JZM12	4000	3400	60,63,65,70,71,75	107	142	250	145	23±0.5	3.67	0.81	40.47
			80,85,90,95	132	172					0.94	46.9
			100	167	212					1.13	55.86
JZM13	6300	3200	63,65,70,71,75	107	142	270	155	23±0.5	5.2	1.17	46
			80,85,90,95	132	172					1.35	53
			100,110	167	212					1.60	63
JZM14	12500	2850	65,70,71,75	107	142	300	162	27±0.6	7.8	1.55	65
			80,85,90,95	132	172					1.79	74
			100,110,120	167	212					2.12	87
JZM15	16000	2700	70,71,75	107	142	320	176	27±0.6	8.43	2.06	65
			80,85,90,95	132	172					2.37	74
			100,110,120,125	167	212					2.81	87
JZM16	20000	2450	75	107	142	350	186	32±0.7	10.23	3.09	84
			80,85,90,95	132	172					3.50	95
			100,110,120,125	167	212					3.84	110
			130	202	252					4.67	124
JZM17	25000	2300	80,85,90,95	132	172	370	203	32±0.7	10.97	4.61	109
			100,110,120,125	167	212					5.35	126
			130,140,150	202	252					6.14	144
JZM18	31500	2150	90,95	132	172	400	230	32±0.7	13.07	6.67	131
			100,110,120,125	167	212					7.87	154
			130,140,150	202	252					9.11	177
			160	242	302					10.45	202
JZM19	40000	1950	100,110,120,125	167	212	440	245	38±.9	14.26	11.59	193
			130,140,150	202	252					13.21	219
			160,170,180	242	302					15.08	248
JZM20	45000	1850	110,120,125	167	212	460	260	38±0.9	22.13	14.12	212
			130,140,150	202	252					16.15	241
			160.170.180	242	302					18.46	274
			190	282	352					20.77	307
JZM21	50000	1800	120,125	167	212	48	280	38±0.9	23.70	17.57	238
			130,140,150	202	252					20.14	271
			160,170,180	242	302					23.13	310
			190,200	282	352					26.09	348
JZM22	56000	1700	130,140,150	202	252	500	295	38±0.9	24.6	24.16	297
			160,170,180	242	302					27.74	340
			190,200,220	282	352					31.35	382
JZM23	63000	1600	140,150	202	252	540	310	44±1	29.71	33.07	357
			160,170,180	242	302					37.66	405
			190,200,220	282	352					42.19	451
JZM24	80000	1450	150	202	252	600	335	50±1.2	32.64	50.74	455
			160,170,180	242	302					57.22	510
			190,200,220	282	352					63.64	565
			240	330	410					71.45	631
JZM25	100000	1400	160,170,180	242	302	620	350	50±1.2	37.69	66.17	547
			190,200,220	282	352					73.78	607
			240，250	330	410					82.85	679
JZM26	125000	1300	160,170,180	242	302	660	385	50±1.2	50.43	89.33	638
			190,200,220	282	352					99.88	711
			240，250，260	330	410					112.65	798
			280	380	470					121.85	889
JZM27	160000	1200	190,200,220	282	352	720	410	60±1.4	71.51	140.99	862
			240，250，260	330	410					157.81	960
			280，300	380	470					175.4	1063
JZM28	200000	1150	220	282	352	740	420	60±1.4	93.37	156.16	903
			240，250，260	330	410					174.95	1007
			280，300	380	470					194.38	1114
JZM29	250000	1100	240，250，260	330	410	770	450	60±1.4	114.53	215.5	1125
			280，300，320	380	470					240.07	1248
JZM30	315000	1050	250，260	330	410	820	490	60±1.4	130.76	287.2	1301
			280，300，320	380	470					320.96	1449
			340	450	550					367.91	1655
