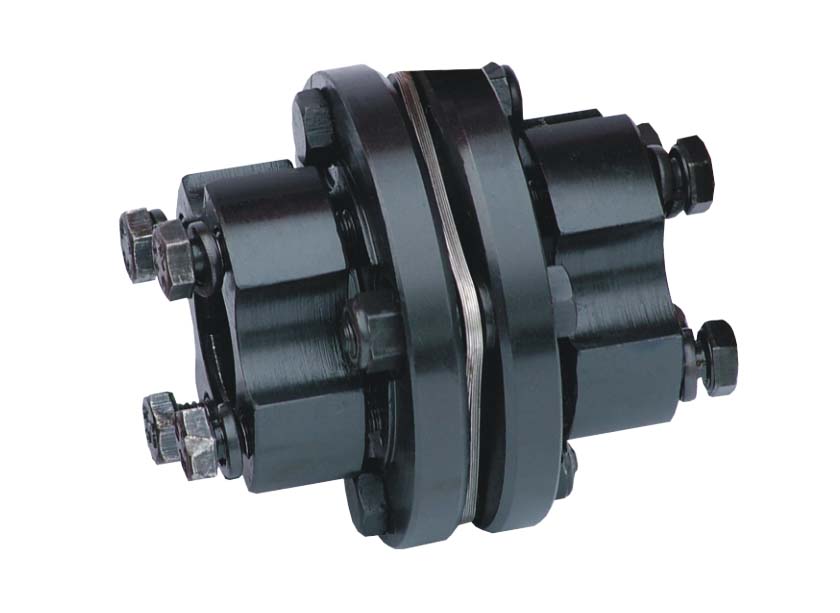

带沉孔膜片联轴器

时间:2020-06-03 09:30来源:未知 作者:www.lzqc.com.cn 点击:
JMI型膜片联轴器 特点及应用场合:与金属弹性元件挠性联轴器相比,具有机械强度高,承载能力大、质量轻结构尺寸小、传动效率和传动精度高,可靠性好、装拆方便等特点。适用于中、高速、大转矩轴系传动。与鼓形齿式联轴器相比,具有无相对滑动,不需润滑,使用寿命长、无噪声、结构简单等特点.可部分代替鼓形齿式联辅器。不受温度和油污影响。具有耐酸、碱,防腐蚀的特点。可用于高温、低温和有油、有水和腐蚀介质的工况环境.适用于各种机械装置载荷变化不大的轴系传动,通用性极强,工业发达国家已普遍采用,是我国重点推广应用的高性能挠性联轴嚣,高精度膜片联轴器可用于高速工况。膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。膜片联轴器在工业发达国家应用已很普遍,在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。
    JMI型--带沉孔基本型;
    JMIJ型--带沉孔接中间轴型;
    JMII型--无沉孔基本型;
    JMIIJ型--无沉孔接中间轴型;







JMI型膜片联轴器基本参数和主要尺寸(JB/T 9147-99) mm



型号
公称
转矩
Tn
N.m
瞬间最
大转矩
Tmax
N.m
许可
转速
[n]
r/min
轴孔直径
d(H7)
轴孔长度
D
扭转
刚度
N.m.rad-1
t
转动
惯量
kg.m2
质量
kg
Y型
J、J1、Z 型
L推荐
L
L
L1
JMI1
25
80
6000
14
32
-
J1型为27
Z1型为20
35
90
1×104
8.8
0.0007
1
16、18、19
42
30
20、22
52
38
JMI2
63
180
5000
18、19
42
-
30
45
100
1.4×104
9.5
0.001
1.3
20、22、24
52
38
25
62
44
JMI3
100
315
5000
20、22、24
52
-
38
50
120
1.87×104
11
0.0024
2.3
25、28
62
44
30
82
60
JMI4
160
500
4500
24
52
-
38
55
130
3.12×104
12.5
0.0037
3.3
25、28
62
44
30、32、35
82
60
JMI5
250
710
4000
28
62
-
44
60
150
4.32×104
14
0.0083
5.3
30、32、35、38
82
60
40
112
84
JMI6
400
1120
3600
32、35、38
82
82
60
65
170
6.88×104
15.5
0.0159
8.7
40、42、45、48、50
112
-
84
JMI7
630
1800
3000
40、42
112
112
84
70
210
10.35×104
19
0.0432
14.3
45、45、50、55、56
-
60
142
107
JMI8
1000
2500
2800
45、48
112
112
84
80
240
16.11×104
22.5
0.0879
22
50、55、56
-
60、63、65、70
142
107
JMI9
1600
4000
2500
55、56
112
112
84
85
260
26.17×104
24
0.1415
29
60、63、65、70、71、75
142
-
107
80
172
132
JMI10
2500
6300
2000
63、65、70、71、75
142
142
107
90
280
7.88×104
17
0.2974
52
80、85、90、95
172
-
132
JMI11
4000
9000
1800
75
142
142
107
95
300
10.49×104
19.5
0.4782
69
80、85、90、95
172
-
132
100、110
212
167
JMI12
6300
12500
1600
90、95
172
-
132
120
340
14.07×104
23
0.8067
94
100、110、120 、125
212
167
JMI13
10000
18000
1400
100、110、120、125
212
-
167
135
380
19.23×104
28
1.7053
128
130、140
252
202
JMI14
16000
28000
1200
120、125
212
-
167
150
420
30.01×104
31
2.6832
184
130、140、150
252
202
160
302
242
JMI15
25000
40000
1120
140、150
252
-
202
180
480
47.46×104
37.5
4.8015
263
160、170、180
302
242
JMI16
40000
56000
1000
160、170、180
302
-
242
200
560
68.09×104
41
9.4118
384
190、200
352
282
JMI17
63000
80000
900
190、200、220
352
-
282
220
630
101.3×104
47
18.3753
561
240
410
330
JMI18
100000
125000
800
220
352
-
282
250
710
161.4×104
54.5
28.2033
723
240、250、260
410
330
JMI19
160000
200000
700
250、260
410
-
330
280
800
79.3×104
48
66.5813
1267
