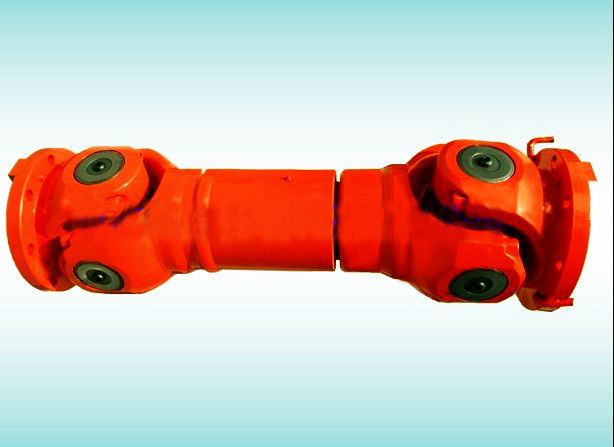

有伸缩短型万向联轴器
时间:2013-10-14 14:05来源:未知 作者:www.lzqc.com.cn 点击:次
SWP-B型万向联轴器 特点及应用场合：轴承是易损件．为便于更换轴承，将轴承座压盖作成剖分式，螺栓联接，可在β≤5°～10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械，联接两个不同轴线的轴系传动，不能缓冲、减振。
A型--有伸缩长型；
B型--有伸缩短型；
C型--无伸缩短型；
D型--无伸缩长型；
E型--有伸缩双法兰长型；
F型--大伸缩长型；
ZG型--正装贯通型
FG型--反装贯通型
|

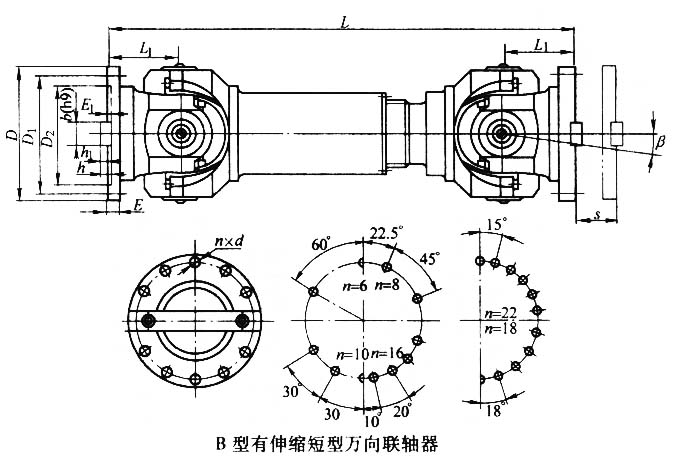

B型十字轴万向联轴器基本参数和主要尺寸(JB/T 3241-2005) mm |
|
型号
|
回转直径
D
|
公称转矩
Tn kN.m
|
疲劳转矩
Tf kN.m
|
轴线折角
β
|
伸缩量
S
|
尺寸
|
传动惯量
kg.m2
|
重量
kg
|
|
L
|
L1
|
|
SWP160B
|
160
|
16
|
8
|
≤10
|
50
|
585
|
85
|
0.14
|
44
|
|
SWP180B
|
180
|
20
|
10
|
≤10
|
60
|
640
|
95
|
0.23
|
56
|
|
SWP200B
|
200
|
31.5
|
16
|
≤10
|
70
|
730
|
110
|
0.36
|
75
|
|
SWP225B
|
225
|
40
|
20
|
≤10
|
76
|
830
|
130
|
0.61
|
108
|
|
SWP250B
|
250
|
63
|
31.5
|
≤10
|
80
|
860
|
135
|
0.98
|
138
|
|
SWP285B
|
285
|
90
|
45
|
≤10
|
100
|
1000
|
150
|
2.12
|
229
|
|
SWP315B
|
315
|
140
|
63
|
≤10
|
110
|
1120
|
170
|
3.80
|
309
|
|
SWP350B
|
350
|
180
|
90
|
≤10
|
120
|
1230
|
185
|
5.60
|
408
|
|
SWP390B
|
390
|
250
|
112
|
≤10
|
120
|
1310
|
205
|
10.50
|
539
|
|
SWP435B
|
435
|
355
|
160
|
≤10
|
150
|
1555
|
235
|
22.39
|
903
|
|
SWP480B
|
480
|
450
|
224
|
≤10
|
170
|
1740
|
265
|
38.21
|
1243
|
|
SWP550B
|
550
|
710
|
315
|
≤10
|
190
|
1905
|
290
|
61.00
|
1643
|
|
SWP600B
|
600
|
1000
|
500
|
≤10
|
210
|
2600
|
360
|
99.13
|
2335
|
|
SWP640B
|
640
|
1250
|
630
|
≤10
|
230
|
2780
|
385
|
170.21
|
2720
|
|
