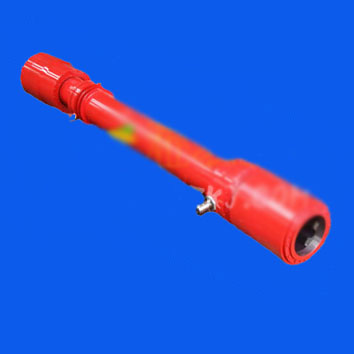

接中间轴鼓形齿联轴器

时间:2013-10-14 13:44来源:未知作者:www.lzqc.com.cn 点击:次

WGJ鼓形齿联轴器 特点及应用场合：具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。不适用于高速、高精度的轴系传动，起动频繁、正反转多变的工况不宜采用。

WG型--基本型；

WGP型--带制动盘型，适用于与点盘式制动器配套；

WGZ型--带制动轮型，适用于与瓦块式制动器配套；

WGT型--接中间套型，适用于两轴长距离联接，许用转速[n]取决于中间套的长度和质量，并应验算临界转速；

WGC型--垂直安装型，用于联接垂直的两轴线轴系传动；

I型--密封端盖为分离型，齿间距较大，可以允许较大的径向位移，可与Y、J₁、Z₁型轴伸联接；

II型--密封端盖为整体型，齿间距小，相对允许径向位移小，结构紧凑，转动惯量小，可与Y、J₁型轴伸联接；

GICL型--基本型(宽型)；

GIICL型--基本型(窄型)；

GICLZ型--中间轴型(宽型)；

GIICLZ型--中间轴型(窄型)；

GICL、GIICL型,用于两轴端直接联接；

GICLZ、GILZ型，用于两轴长距离联接；

GCLD型--电机轴伸型，用于电机轴伸联接；

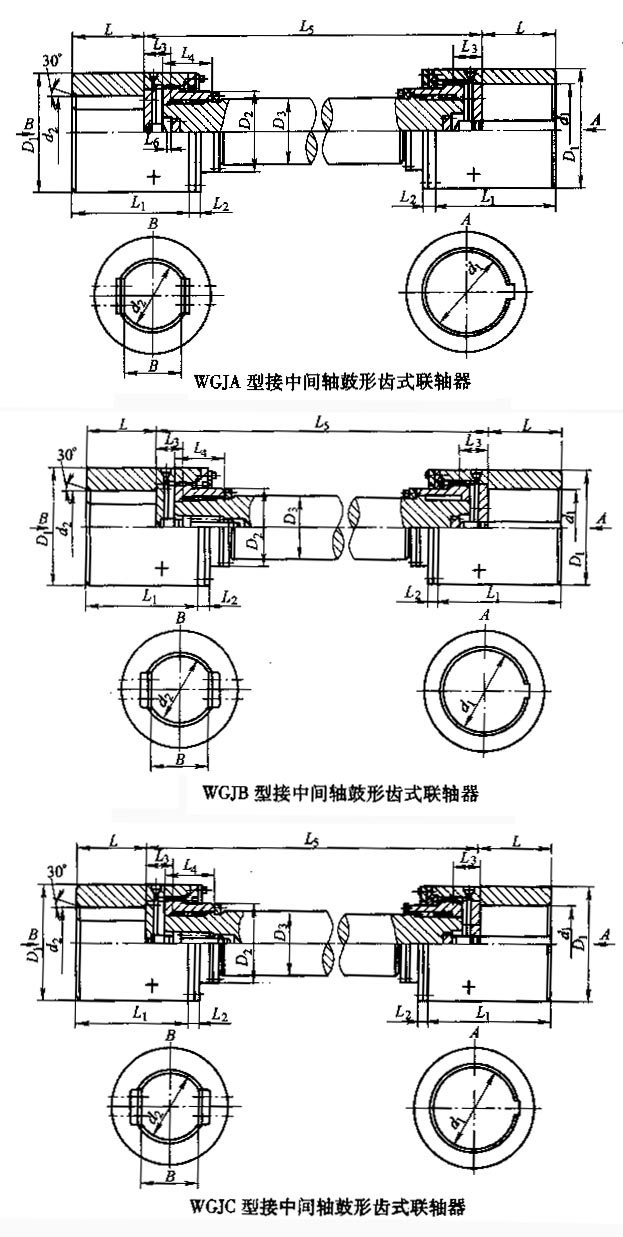

WGJ接中间轴鼓形齿式联轴器的参数及尺寸(JB/T 8821-1998)：mm

型号	公称转拒 Tn N.m	圆柱形轴孔尺寸		扁孔型轴孔尺寸			D1	D2	D3	L₁	L₂	L₃	L₄	L_5min	L₆	质量kg		转动惯量kg.m²		润滑油脂用量ml
		d₁ d₂	L	d_2max	L_max	B_max										L_5min质量	增长每米的质量	L_5min的转动惯量	增长每米的质量
			J1 型
WGJ1	6.3	60.63	107	80	132	60	130	85	70	170	30	35	90	500	3	46	30.2	0.05	0.018	150
		65.70.								195
WGJ2	11.2	70.71.75	107	100	167	75	160	110	90	175	30	40	110	500	3	76	49.9	0.28	0.05	250
		80.85	132							200
		90.95								235
WGJ3	18	80.85	132	110	167	85	180	120	100	210	32	46	120	600	3	105	61.65	0.43	0.07	350
		90.95								245
WGJ4	25	80.85	132	125	167	95	200	140	110	220	32	50	140	600	3	140	74.6	0.73	0.158	450
		90.95								253
WGJ5	31.5	90.95	132	140	202	105	230	160	130	225	38	54	160	600	5	200	104	1.43	0.22	650
		100.110.	167							260
		120.125								295
WGJ6	50	110.120.	167	160	242	120	260	180	140	287	38	84	180	800	5	280	121	2.56	0.296	900
		130	202							322
		140.150.								362
WGJ7	63	140.150.	202	190	282	140	280	200	160	336	38	85	200	800	5	380	158	4.26	0.501	1400
		160	242							376
		170.180.								426
WGJ8	80	160.170.180	242	200	282	160	300	220	180	382	44	95	220	1000	5	480	200	6.02	0.81	1800
		190.200.	282							432
WGJ9	100	170.180.	242	220	282	170	330	230	200	392	44	95	230	1000	5	550	247	7.95	1.24	2100
		190.200.220	282							432
WGJ10	125	190.200.220.	282	240	330	180	355	250	220	442	51	98	250	1000	5	720	298	12.7	1.8	2500
		240	330							490
WGJ11	200	190.200.220	282	260	330	200	410	290	240	457	51	106	280	1200	5	1110	355	25.95	2.56	3000
		240.250.260	330							505
WGJ12	315	240.250.260	330	300	380	220	460	320	260	518	57	112	300	1200	6	1480	417	43.43	3.52	4000
		280.300.	380							568
WGJ13	450	280.300.320	380	340	450	250	510	360	300	596	57	136	340	1400	6	2020	555	71.76	6.24	5200
		340	450							666
WGJ14	560	300.320.	380	360	450	280	560	400	320	628	64	145	380	1500	6	2600	631	114.4	8.1	6500
		340.360.	450							698
WGJ15	710	340.360.380	450	400	540	300	610	430	350	716	64	160	400	1500	6	3300	755	178	11.6	8000
		400	540							806
WGJ16	900	360.380.	550	420	650	320	660	460	380	842	64	172	440	1600	10	4300	890	272	16	10000
		400.420.	650							942
WGJ17	1120	400.420 .440 . 450.460	650	460	650	350	710	500	470	964	64	182	480	1800	10	5500	1090	392	24	12000
WGJ18	1250	420.440.450 . 460.480.500	650	500	650	380	760	540	460	990	76	195	520	2000	10	6700	1310	553	35	15000
WGJ19	1600	440.450.460 . 480.500	650	530	800	400	810	580	500	1005 1155	76	215	540	200	10	8350	1540	805	48	16500
		530	800
WGJ20	2000	450.460.480.500	650	560	800	420	860	600	530	1031 1181	76	225	560	2000	10	9500	1730	1024	61	18500
		530.560.	800
WGJ21	2240	480.500.	650	600	800	450	910	650	560	1056	76	236	600	2500	10	11500	1930	1334	75.66	21000
		530.560.600	800							1206
WGJ22	2800	530.560.600.630	800	630	800	480	965	680	600	1230	82	246	640	2500	13	12600	2220	1621	99.9	24000
WGJ23	3150	560.600.630.	800	670	900	500	1000	710	630	1250 1350	82	265	680	2500	13	17900	2450	2579	122	27000
		670	900
