联轴器的设计原理

时间:2016-03-22 14:16来源:未知 作者:www.lzqc.com.cn 点击:
膜片联轴器的结构主要由不锈钢金属薄片(钢片)、半联轴器、中间套、压紧元件、螺栓、防松螺母、限位垫圈等组成。 不锈钢片挠性联轴器结构扭矩从主动端半联轴器输入,经沿圆周间隔布置的高强度螺栓将扭矩传输至前端挠性钢片组,再由挠性钢片组通过高强度螺栓传

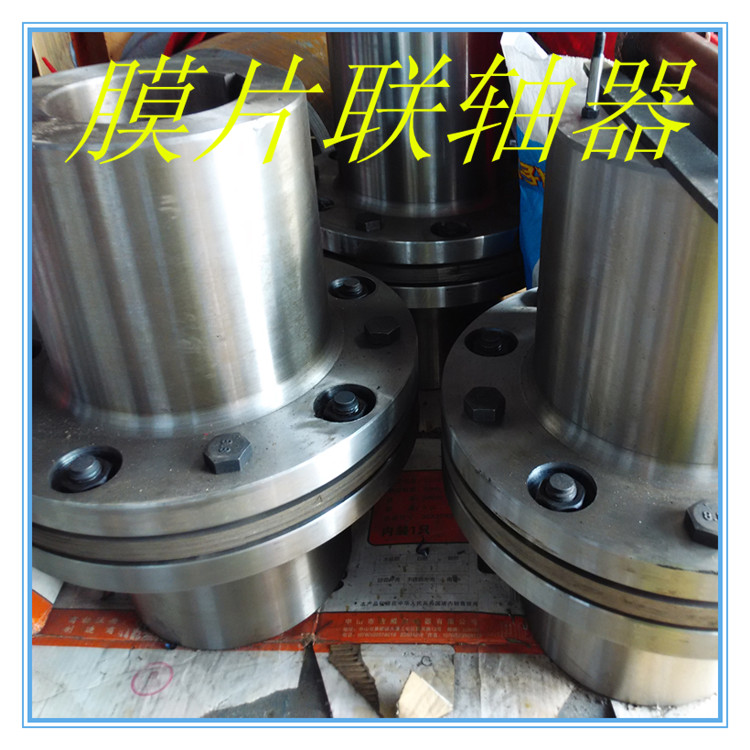

         膜片联轴器的结构主要由不锈钢金属薄片(钢片)、半联轴器、中间套、压紧元件、螺栓、防松螺母、限位垫圈等组成。

         不锈钢片挠性联轴器结构扭矩从主动端半联轴器输入,经沿圆周间隔布置的高强度螺栓将扭矩传输至前端挠性钢片组,再由挠性钢片组通过高强度螺栓传到中间套筒,并同样由另后端挠性钢片组、高强度螺栓及从动半联轴器输出。钢片组件是挠性联轴器的关键部件,它是由一定数量的薄片弹性不锈钢叠合组成,通过它来传递扭矩和消除来自多方位的偏移量。钢片厚度一般视扭矩的大小和工况的不同而选择,一般为0.35~1.20mm,其形状有圆环式、连杆式、束腰式等。 单膜片联轴器特性:大扭矩承载、高扭矩刚性和卓越灵敏度;免维护、超强抗油和耐腐蚀性;零回转间隙;体积小巧的联轴器,总长度短 ;不锈钢膜片补偿角向轴向偏差 ;顺时针与逆时针回转特性完全相同?。
         双膜片联轴器特性:双膜片不锈纲膜片容许偏角,偏心及轴向偏差;免维护、超强抗油和耐腐蚀性;零回转间隙;体积小巧的联轴器,总长度长 ;不锈钢膜片补偿角向轴向偏差 ;顺时针与逆时针回转特性完全相同。
