膜片联轴器的工作要点及技术特性

时间:2015-10-27 11:03来源:未知 作者:admin 点击:
弹性膜片联轴器在机器正常运转时是不能随意脱开的,要脱开必须停机。这种联轴器主要是将两传动轴联接起来并传递给扭矩的部件,但有时候也做过载安全设施。 弹性膜片联轴器结构形式是将膜片组用螺栓交叉的固定在与两半联轴器联接,螺栓孔分为4孔、6孔、8孔、1
        弹性膜片联轴器在机器正常运转时是不能随意脱开的,要脱开必须停机。这种联轴器主要是将两传动轴联接起来并传递给扭矩的部件,但有时候也做过载安全设施。

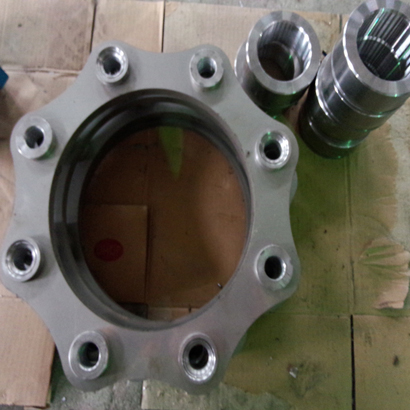

弹性膜片联轴器结构形式是将膜片组用螺栓交叉的固定在与两半联轴器联接,螺栓孔分为4孔、6孔、8孔、10孔、12孔。膜片的形式分为连续多边环形、圆环形、分离连杆形、轮辐形、成型膜片和波形膜片。
其膜片联轴器工作中的特点:
1、不要润滑,无需维护可从根本上消除齿型联轴器因齿面磨损导致的振动避免齿型联轴器因积油产生的新的不平衡等一系列问题。
2、可在不干扰主从动装置情况下装拆可在2小时内完成联轴器的更换,提高设备利用率
3、能在恶劣的环境条件下运行可在摄氏300度以内条件下运行可在酸、碱、盐雾等腐蚀性环境下运行
4、承受不对中能力强,具有一定的减振、降噪能力不对中能力可满足绝大部分动力传动装置运行中的不对中要求
5、零游隙、不变的低不平衡量,无噪声联轴器零件采用无间隙装配,无运行噪音,保持不变的初始动平衡精度
6、对相连装置施加可预测的低附加负与同类挠性传动元件相比,膜片联轴器对相连装置施加可预测的最小的作用力和弯矩
7、具有高功率质量比,特别适合连接大功率动力装置
8、轴间刚度非线性变化,有效制约电动机磁中心漂移

以下是联轴器的受力总结及计算方法,我们以八孔束腰式膜片进行分析。
(1)扭矩产生的薄膜应力。设传递的扭矩为T(N.m),总片数为m,对于8孔螺栓,由简化条件知:单片膜片的转矩T1=T/m,每个主螺栓上所受的力为F=T/4mR。
(2)高速旋转时由于惯性所产生的离心应力。假定螺栓与联轴器膜片材料相同,可计算得各自的质量,根据所处的位置和螺旋角度,可算的离心力,且作用在总质心上。高转速机械的离心惯性力在结构的应力计算中十分重要,其离心惯性力可以按径向力F=(2∏n/60)2rp加载,方向沿径向向外,固定中间螺栓孔的径向位移、周向位移和轴向位移,周边无其他载荷作用。
(3)由于轴向安装的误差,使膜片沿轴线方向发生弯曲变形。该位移加载在中间螺栓孔处的轴线方向,径向位移和轴向位移固定。在两端的两个中间空来施加约束,中间孔来承受载荷。这样就把它作为静定简支机构来处理。
(4)角向安装误差引起的弯曲应力。它可以根据下图的简化来求解。由于在轴线角向的安装实际误差,使膜片沿轴线方向发生周期性弯曲变形,而且它是决定联轴器膜片疲劳寿命的主要原因。根据角向偏差计算所引起的中间螺栓孔一周在轴线方向的位移,径向位移和轴向位移固定。通过角度倾斜可以求出恢复力矩H的大小,一般情况下,联轴器膜片的角位移是很小的,因此膜片变形属于小变形,可以采用薄板小挠度弯曲理论来分析。
